Сценарии использования
Сценарии использования Компонента приведены в таблице ниже.
| Название | Описание сценария, предусловия | Действия сценария, постусловия |
|---|---|---|

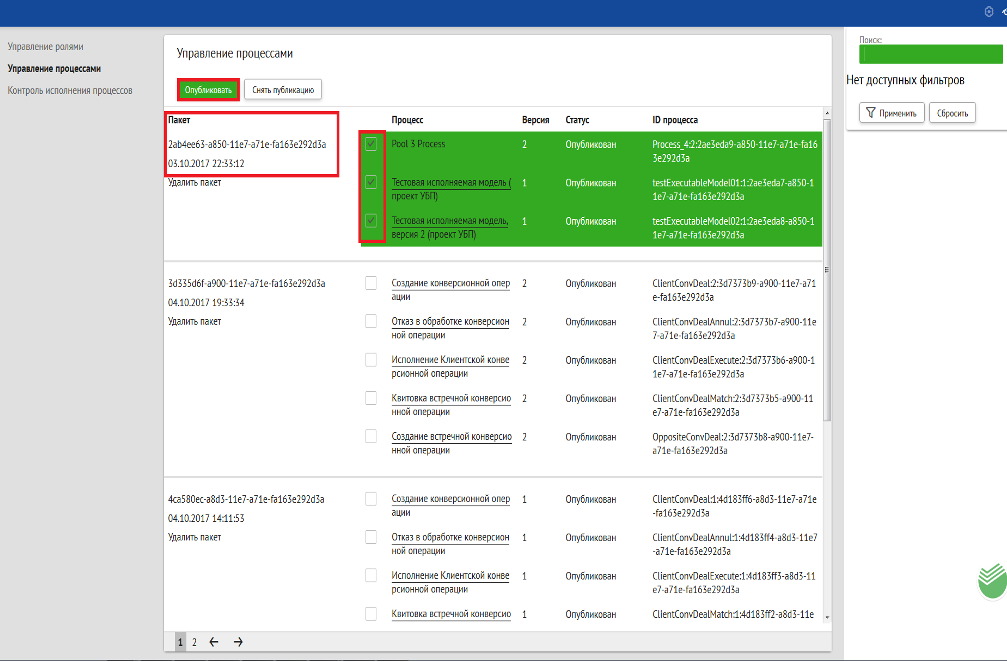

Публикация бизнес-процесса | При загрузке BPMN-моделей на портал процессы публикуются автоматически (т.е. доступны для запуска и исполнения). При этом если ID процесса совпадает с ранее загруженными, то у нового процесса будет версия +1. При запуске процесса произойдет старт самой свежей версии процесса. Предусловия: - Иванову И.И. назначена роль Администратор ГИС. - На портале размещены исполняемые модели процессов | Для публикации бизнес-процесса пользователь под учетной записью Иванов И.И. выполняет следующее: 1. Переходит на страницу Управление процессами. 2. Находит необходимый пакет и отмечает все процессы, которые необходимо опубликовать. 3. Нажимает кнопку Опубликовать.  Увеличить Постусловие: - Выбранные процессы имеют статус Опубликован. - Опубликованные процессы стартуют, по ним создаются задачи |
Снятие с публикации бизнес-процесса | Предусловия: - Иванову И.И. назначена роль Администратор ГИС. - На портал добавлена модель бизнес-процесса. - Бизнес-процесс опубликован | Для снятия с публикации бизнес-процесса пользователь под учетной записью Иванов И.И. выполняет следующее: 1. Переходит на страницу Управление процессами. 2. Находит необходимый пакет и отмечает все процессы, которые необходимо снять с публикации. 3.Нажимает кнопку Снять публикацию. Постусловие: - Выбранные процессы имеют статус Не опубликован. - Неопубликованные процессы не стартуют при вызове из внешних систем или при попытке запуска со страницы Запуск процессов |
Контроль исполнения бизнес-процесса | Предусловия: - Иванову И.И. назначена роль Администратор ГИС. - Запущен экземпляр бизнес-процесса Создание конверсионной операции | Для контроля исполнения бизнес-процесса пользователь под учетной записью Иванов И.И. выполняет следующее: 1. Переходит на страницу Контроль исполнения процессов, находит необходимый процесс. 2. Нажимает на название процесса. Открывается окно, содержащее все запущенные экземпляры данного процесса во всех статусах. Поиск по идентификатору экземпляра процесса на данной странице осуществляется по полному совпадению. 3. Для просмотра детальной информации по каждому шагу экземпляра процесса нажимает на Id экземпляра процесса. Постусловие: При нажатии на Id экземпляра процесса открывается окно, в котором содержится информация о пройденных шагах экземпляра процесса |
Мониторинг исполнения бизнес-процесса | Предусловия: - Иванову И.И. назначена роль Администратор ГИС. - В среде исполнения имеются запущенные процессы | Действие: пользователь под учетной записью Иванов И.И. переходит на вкладку Мониторинг исполнения процессов. На странице отображаются следующие показатели:  Увеличить - количество установленных процессов; - количество уникальных процессов; - количество запущенных экземпляров процесса; - количество успешно исполненных экземпляров процесса; - количество экземпляров процесса на исполнении; - количество экземпляров процесса, завершенных с ошибкой |
Контроль инцидентов | Контроль инцидентов — это системный механизм, позволяющий администраторам более удобно управлять процессами, оборвавшимися на каком-либо шаге, посредством ручного повторного вызова сбойного шага. Предусловия: - Иванову И.И. назначена роль Администратор ГИС. - Запущен экземпляр бизнес-процесса Конверсия. Безусловная блокировка средств | Действия: 1. Пользователь переходит на страницу Контроль инцидентов для просмотра списка сбойных шагов. 2. При большом количестве инцидентов выполняет поиск инцидента, используя фильтры в панели фильтров. Для просмотра детальной информации о процессе необходимо нажать на его наименование. 3. При необходимости выполняет требуемое действие, например, повтор вызова или завершение шага процесса |
