Создание новой модели

Перед созданием новой модели необходимо убедиться в следующем:

• Окружение настроено в соответствии с требованиями.
• Создан проект в меню: File - New - Project - General - Project.

1. Выберите в структуре проекта папку, в которой будут храниться исполняемые модели (или уже хранится модель переиспользуемого подпроцесса). Вызовите контекстное меню на нужной папке (нажать правую кнопку мыши) и выберите пункт New - Other.


   Увеличить

   Или в главном меню выберите пункт File - New - Other.
2. В открывшемся диалоговом окне выберите BPMN2 - Sbt BPMN2 Model и нажмите "Next".


   Увеличить

3. В некоторых случаях среда разработки может запросить подтверждение использования конфигурации для разработки диаграмм в нотации BPMN 2.0. Необходимо установить флаг "Don't ask me again" и нажать "Yes".


   Увеличить

4. Откроется окно с параметрами создаваемой модели (значения в полях "ProcessName" и "FileName" первоначально генерируются автоматически):


   Увеличить

   №	Параметр	Описание
   1	Process Name	Имя процесса модели, которое хранится в элементе bpmn2:process в атрибуте name. При заполнении этого поля автоматически значение копируется в поле "File Name" для удобства переименования имени файла
   2	File Name	Имя файла с расширением bpmn для сохранения модели. Если файл с этим именем уже существует в указанной папке, то необходимо ввести другое имя. Нельзя использовать символы "/" и "\"
   3	Folder Name	Папка для сохранения модели. Можно выбрать или изменить папку, нажав "Browse"
   4	Executable process	Флаг, признак того, что процесс предназначен для исполнения в Среде Исполнения. Ставится по умолчанию, т.к. в основном все создаваемые процессы предназначены для этого

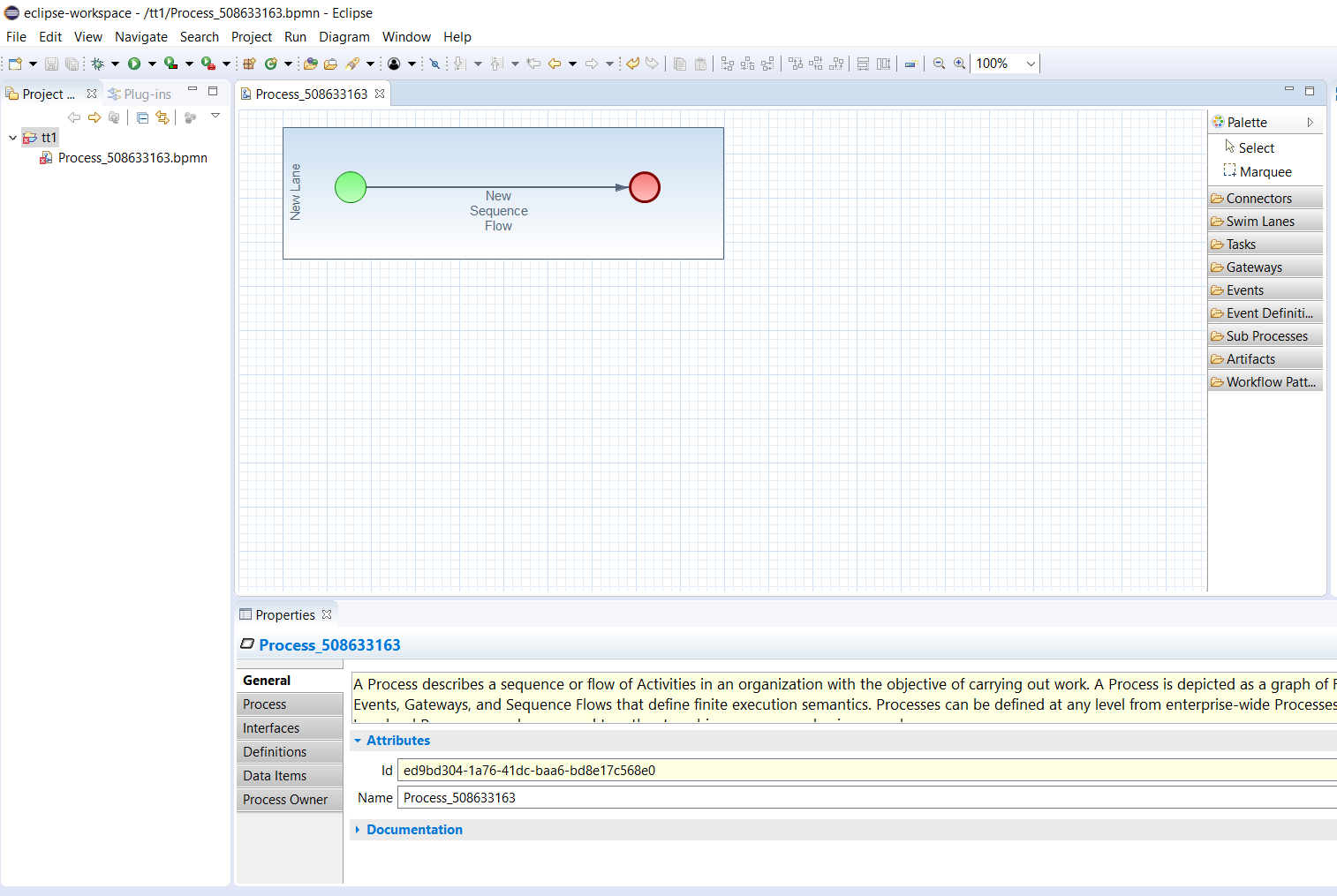

   Все поля обязательны для заполнения. Определите параметры и нажмите "Finish".

Увеличить
